BS5010型标准氡室技术方案及指标
1.1 氡室结构设计
l、BS5010型标准氡室（简称氡室系统）主要由氡室箱体、氡浓度调控系统、温湿度调控系统、气溶胶调控系统（可选）、氡废气排控（降氡）系统等构成，BS5010型标准氡室总体结构见图1。
图1 BS5010型标准氡室结构图
2、氡室箱体结构
（1）氡室箱体体积
氡室箱体内部标称体积为4m3的长方形氡室，。内置2层可移动的水平不锈钢网格平台或网篮，可放置各类测氡仪和活性炭吸附， 箱体内器还设有吊片（如径迹蚀刻片、热释光片）装置。层间间隔约为30cm，与氡室壁间距不少于10cm，以利于氡气流通和浓度均匀。
（2）氡室壁材料与窗口
箱体材料用12mm厚双层夹胶钢化玻璃密封制成。箱体上包括一个圆柱体过渡室、一个圆柱体手套孔及一个检修门构成。四个角用不锈钢角铁连接，箱体内有空调内机（蒸发器）、层架小车、小车导轨、管道等。
图2 箱体结构示意图
氡室与外部管道、传感器阀门和插件的连接、配置均做隐藏设计并采用防漏措施。

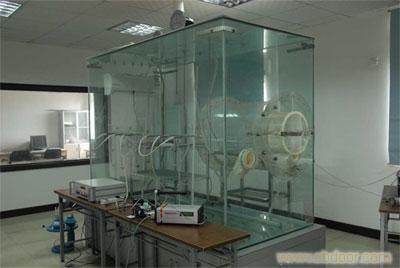

图3 氡室箱体实物样图
3：技术指标
（1）氡室部分指标
2 氡室内容积：4m3
2 氡浓度测量范围：200Bq/m3—5000Bq/m3
2 装置的扩展不确定度≤5.8％（k=2）
2 氡室浓度稳定性：
5%—15%，当氡浓度范围为2.0×102Bq/m3—3.7×102Bq/m3时
≤5%，当氡浓度范围为3.7×102Bq/m3—3.7×103Bq/m3时
2%—5%，当氡浓度范围在3.7×103 Bq/m3以上时
氡浓度均匀区域＞2m3（且均匀性≤3％，注：均匀性定义为 ，其中， 为同一平面上，均匀区内任意一点氡浓度与平均氡浓度之差； 为均匀区内，同一平面上氡浓度平均值。）
2 气密性要求：在常温常压下无泄漏；
2 设有控制用的气路孔、取样孔和缓冲室；
2 内设仪器和动物放置架、电源插座；
2 提供氡浓度稳定性、均匀性和箱体气密性实验等各项性能的测试报告。
（2）标准源
2 固体氡发生器2套，氡发生器中标准镭源活度：1.00×105Bq量级
2 氡发生器中标准镭源的不确定度≤3%
2 氡析出率：≥99.5%
2 γ照射量率：屏蔽后周围辐射水平满足国家相关标准要求
2 带有活度证书
（3）温湿度调控
温度控制：
2 温度调控范围：10℃～30℃；
2 温度控制精度：±1℃ @ 上述范围；
2 温度稳定时间：不大于30分钟
湿度控制：
2 湿度调控范围：10％RH～90％RH；
2 湿度控制精度：±5％（制热）；±10％（制冷）；
2 湿度稳定时间：不大于30分钟
|
